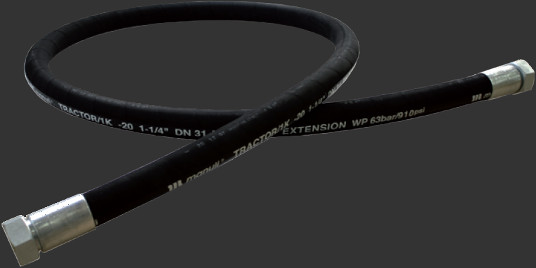

Elastyczne połączenia

Elastyczne połączenia z gumy syntetycznej, pokryte jedną lub dwiema warstwami metalowego oplotu pierścieniowego o wysokiej odporności mechanicznej z zewnętrzną warstwą gumy syntetycznej.
Dostępne długości: od 1,5 m do 25 m z podziałem co 0,5 m.

Wąż eleastyczny GMV Okucia: stal 9S Mn Pb 28.


Dane techniczne:
  • Temperatura pracy: od - 40 ° C do + 100 ° C.
  • Wymiary: ¾"(90°, DN 19), 1 "(DN 25), 1 "(DN 32), 1 "(DN 40), 2 "(DN 50).
  • 2 "(DN 50) elastyczne węże dostarczane z dwiema złączkami 2".
  • Minimalny promień gięcia: od 160 do 630 mm.
  • Minimalne ciśnienie rozrywające: od 360 do 400 bar.
  • Maks. ciśnienie robocze zgodne z normą EN 81.2 - § 12.3.2.1: od 45 do 50 bar.

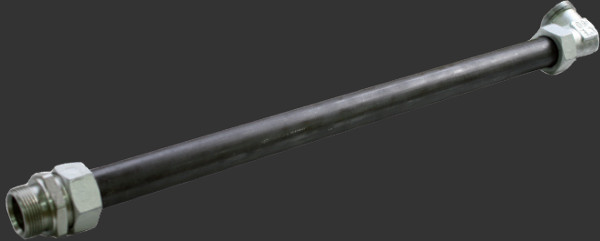

Sztywne połączenia

Sztywne połączenia rurowe są dostarczane ściśle wg zamówienia w zależności od współpracujących siłowników i agregatów.
Posiadają osprzęt z pierścieniem samozacinającym serii L.
Dostarczane w odcinkach maks. 5 m.

Sztywne polaczenie GMV
Dane techniczne:
  • Sztywne połączenia pomiędzy agregatem a zaworem zabezpieczającym
    Średnica: 35 x 2.5 (Seria 35), 42 x 3 (seria 42 L).
  • Sztywne połączenia pomiędzy zaworem zabezpieczającym a siłownikiem
    Średnica rury: 30 x 3 (Seria 30 S), 38 x 4 (Seria 38 S) i 60 x 5 (Seria 60 S).
  • Maks. ciśnienie robocze dla 1-stopniowych i teleskopowych siłowników z mechaniczną synchronizacją
    Seria L: od 68 do 71 bar; Seria S: od 80 do 95 bar.
  • Maks. ciśnienie robocze dla siłowników teleskopowych z hydrauliczną synchronizacją
    Seria L: od 52 do 54 bar; Seria S: od 61 do 73 bar.
