Home Lift® ( winda domowa )

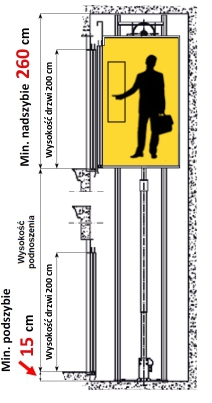

HOME LIFT - winda domowa - to nowość na polskim rynku. Winda wyprodukowana zgodnie z Dyrektywą Maszynową 2006/42/WE zachowuje wszelkie cechy dźwigów. Hydrauliczny napęd wykorzystuje technologię Fluitronic® 1:2 z proporcjonalnym, elektronicznym, sterowanym cyfrowo blokiem zaworowym NGV. Jest wyposażona w teleskopowe, automatyczne drzwi kabinowe i szybowe. Dyspozycje przywołania i przejazdu są wykonywane całkowicie automatycznie. Minimalne wymiary szybu są rekordowe: podszybie 15 cm, a nadszybie 260 cm. Winda Home Lift® o maksymalnym udźwigu 400 kg jest napędzana jednofazowym silnikiem o mocy wynoszącej zaledwie 2,2 kW. W przypadku zaniku napięcia kabina zjeżdża na najniższy przystanek i otwiera drzwi. Wysoką jakość urządzenia potwierdza długa gwarancja producenta: wydłużona nawet do 10 lat.



WINDY DOMOWE GMV



WINDA W TWOIM DOMU

– to akcja informacyjna skierowana do przyszłych i obecnych właścicieli domów. Chcielibyśmy, aby wzorem wielu innych krajów, winda stała elementem wyposażenia nie tylko budynków ogólnodostępnych, ale również domów prywatnych. Kierując się tą ideą firma GMV zaprojektowała Home Lift® - windę wyjątkową, dla każdego użytkownika i przeznaczoną do pracy w każdym budynku. Na pewno warto pomyśleć o windzie Home Lift® na etapie projektu nawet, gdyby decyzja o zakupie miała być odłożona na następne lata. Jednak w przypadku, gdy budynek już istnieje, to jest możliwa instalacja w szybie samonośnym: wewnętrznym lub zewnętrznym. Koszt urządzenia wraz z montażem jest niższy niż koszt zakupu samochodu osobowego i porównywalny np. z pełnym wyposażeniem kuchni. Home Lift® spełnia surowe europejskie przepisy dotyczące urządzeń tego typu w zakresie: funkcjonowania, wykonania i bezpieczeństwa.

Więcej informacji na naszej stronie internetowej, pod nr telefonu i adresem e-mail:

22/858 91 30







Charakterystyka windy Home Lift®:
  • Producent: GMV
  • Zgodność z Dyrektywą Maszynową 2006/42/WE
  • Napęd: hydrauliczny 1:2 Fluitronic® z proporcjonalnym zaworem NGV
  • Udźwig: 250 - 400 kg / 3 - 5 osób
  • Maksymalna wysokość podnoszenia: 12 m (budynki do 4-5 kondygnacji)
  • Maksymalna ilość przystanków / dojść: 5 / 6
  • Wymiary kabiny: SxG 80-110 x 100-140 cm / drzwi: 70-90 cm
  • Automatyczne, teleskopowe drzwi kabinowe i szybowe
  • Opcja: drzwi ognioodporne EI
  • Automatyczna jazda pomiędzy przystankami
  • Zasilanie: 230 V - jednofazowe lub 400 V - trójfazowe / moc: 1,5 - 2,2 kW
  • Prędkość: 0,15 m/s
  • System komunikacji zewnętrznej w kabinie
  • Zjazd na najniższy przystanek i otwarcie drzwi w przypadku zaniku napięcia

Zastosowanie: budynki nowe i istniejące, przychodnie lekarskie, sklepy, hotele, budynki mieszkalne / użyteczności publicznej, obiekty zabytkowe oraz prywatne domy jednorodzinne ( jako tzw. winda domowa, winda w domu jednorodzinnym ).


UWAGA: Zdecydowana większość tego typu wind-platform dostępnych na rynku posiada półautomatyczne drzwi otwierane ręcznie. Często zdarza się, że przypadkowe niedomknięcie się drzwi skutkuje unieruchomieniem całego urządzenia. Ponadto, jazda do zadysponowanego przystanku jest możliwa tylko wtedy, gdy pasażer trzyma wciśnięty odpowiedni przycisk. Jest to duże wyzwanie dla osób niepełnosprawnych poruszających się na wózku inwalidzkim, gdyż dostęp do kabiny i przejazd jest znacznie utrudniony.

Tryb pracy windy Home Lift® jest całkowicie odmienny. Drzwi otwierają i zamykają się samoczynnie, a przejazd do zadysponowanego przystanku jest automatyczny.

Poniższa animacja wyjaśnia nowatorski tryb pracy windy Home Lift® na tle innych wind-platform.

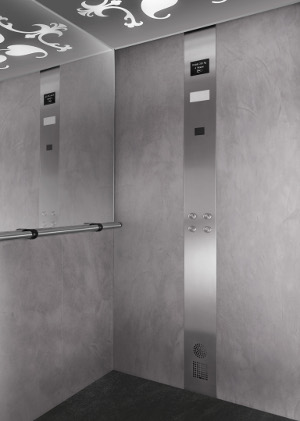

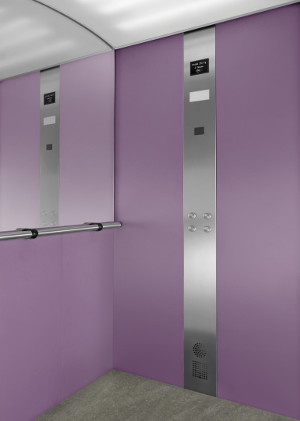

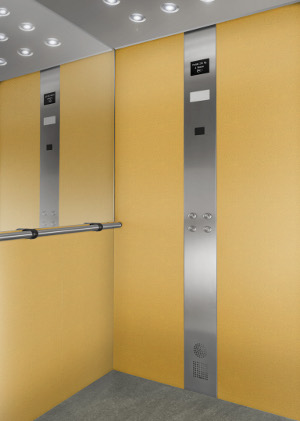

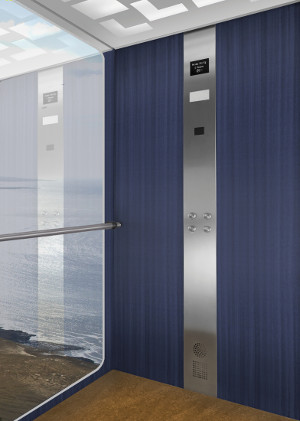

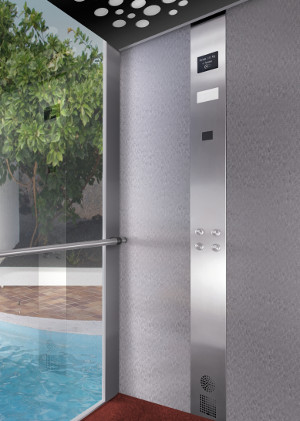

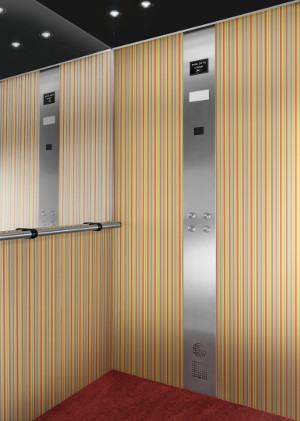

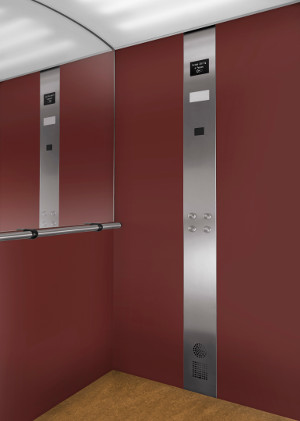

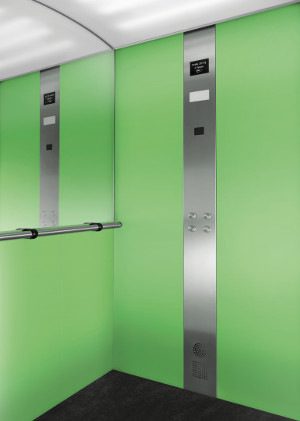

Przykładowe wykonanie kabin Home Lift®

Kabiny Home Lift Kabiny Home Lift


Więcej o kabinach HOME LIFT®
Cykl pracy windy GMV HOME LIFT .pdf
Wózki inwalidzkie .pdf
Więcej o dźwigach / windach

HOME LIFT® spełnia wymagania dyrektywy maszynowej i nie jest dźwigiem w rozumieniu dyrektywy dźwigowej. Niemniej, w nowoprojektowanych budynkach, GMV zaleca stosowanie wind HOME LIFT® o następujących wymiarach kabiny szer. x gł. = 110 x 140 cm oraz drzwi o szer. 90 cm (nieprzelotowe i przelotowe), które spełniają wymogi prawa budowlanego dostępności dla osób niepełnosprawnych.


HOME LIFT® jest znakiem towarowym GMV zastrzeżonym w Urzędzie Patentowym Rzeczpospolitej Polskiej pod nr 167864 i chronionym przez polskie prawo od dnia 18.01.2002.



    Broszury


Broszura

HOME LIFT 2.0 .pdf          Nowość !!

Broszura
Broszura


    Rysunki CAD / dwg / wymiary / pobierz


HOME LIFT 250-400 kg NIEPRZELOTOWY .pdf

wer. 2.8 - 02.06.2016

OPIS DŹWIGU HOME LIFT 250-400 kg NIEPRZELOTOWY .doc

wer. 1.2 - 26.10.2015

HOME LIFT 250-400 kg PRZELOTOWY .pdf

wer. 2.8 - 02.06.2016

OPIS DŹWIGU HOME LIFT 250-400 kg PRZELOTOWY .doc

wer. 1.2 - 26.10.2015

HOME LIFT 250-400 kg KĄTOWY .pdf

wer. 2.7 - 02.06.2016

OPIS DŹWIGU HOME LIFT 250-400 kg KĄTOWY .doc

wer. 1.2 - 26.10.2015

SIŁY DZIAŁAJĄCE NA SZYB HL 250-400 kg .pdf

wer. 2.5 - 24.05.2016


HOME LIFT 250-400 kg NIEPRZELOTOWY .dwg

wer. 2.8 - 02.06.2016

OPIS DŹWIGU HOME LIFT 250-400 kg NIEPRZELOTOWY .dwg

wer. 1.2 - 26.10.2015

HOME LIFT 250-400 kg PRZELOTOWY .dwg

wer. 2.8 - 02.06.2016

OPIS DŹWIGU HOME LIFT 250-400 kg PRZELOTOWY .dwg

wer. 1.2 - 26.10.2015

HOME LIFT 250-400 kg KĄTOWY .dwg

wer. 2.7 - 02.06.2016

OPIS DŹWIGU HOME LIFT 250-400 kg KĄTOWY .dwg

wer. 1.2 - 26.10.2015

SIŁY DZIAŁAJĄCE NA SZYB HL 250-400 kg .dwg

wer. 2.5 - 24.05.2016
